Fluke-2052高级寻线仪套件是电力线路排查的得力助手。在电气领域的工作中，准确快速地定位电线问题至关重要。Fluke-2052高级寻线仪套件作为一款功能强大的专业设备，凭借其卓越的性能和丰富的功能，为电气工作者提供了高效、安全的电线检测解决方案。



Fluke-2052高级寻线仪套件的核心优势之一，便是能够快速且精准地定位隐藏在墙壁、天花板和地板中的电线，无论是处于通电状态还是断电状态的电线，都逃不过它的“法眼”。在进行建筑物内部的电气线路检修时，工作人员常常会面临电线位置难以确定的难题，而Fluke-2052高级寻线仪套件可以帮助他们迅速找到电线的具体位置，大大提高了工作效率。它还具备强大的故障检测能力，能够轻松查找断点、开路和短路等线路问题，并且可以准确识别断路器和保险丝的状态。这对于及时发现并解决电路故障，保障电力系统的正常运行起着关键作用。

该套件的安全等级达到了CAT IV 600V，这一高标准的安全防护等级意义重大。在工业和公共电网环境中，常常会出现危险的瞬态过电压情况，峰值甚至可达8,000V。而Fluke-2052高级寻线仪套件凭借其CAT IV 600V的安全等级，可以为使用者提供可靠的安全保护。在工业厂房、工厂以及医院等场所，关键设备通常不能轻易脱机，一旦电力系统出现故障，需要工作人员迅速进行排查和修复。此时，Fluke-2052高级寻线仪套件的高安全等级就成为了工作人员的坚实后盾，让他们能够在危险的电气环境中安全地开展工作。

套件中包含的i400 AC信号钳是一大亮点。在实际工作场景中，有时无法直接接触到裸线，这给电线检测工作带来了很大的困难。而i400 AC信号钳的出现，有效解决了这一问题。它可以在不接触裸线的情况下，通过感应电缆上的探测信号，实现对电线的检测。在一些老旧建筑物中，电线可能被包裹在厚厚的绝缘材料中，难以直接接触，这时i400 AC信号钳就可以发挥其独特的作用，穿过绝缘层感应信号，确保检测工作的顺利进行。



Fluke-2052高级寻线仪的设计初衷就是保障使用者的安全。它能够在高达CAT IV 600V等级的住宅、商业和工业环境下，准确且安全地对通电和断电的电线进行故障排查。这一高安全等级在电线探测仪领域属于顶尖水平，为使用者提供了全方位的保护。在工业和公共电网环境中，由于电气设备复杂，电压波动较大，存在着诸多安全隐患。而Fluke-2052高级寻线仪凭借其出色的安全性能，能够在这样的危险环境中为使用者保驾护航。在医院中，电力系统的稳定运行关乎患者的生命安全，一旦出现电线故障，需要维修人员迅速准确地进行排查。Fluke-2052高级寻线仪的高安全等级可以让维修人员在不影响医院正常运转的情况下，安全地对电线进行检测和修复，确保医疗设备的正常供电。



无论是住宅的电气布线、商业建筑的电力系统，还是高压公共电网设备的线路维护，Fluke-2052都能发挥其优势，精准地发现断点、开路和短路等问题。它具备多种模式和功能，能够灵活应对工作中遇到的各种复杂线路和电路问题。在住宅中，当出现电线短路导致部分电器无法正常使用的情况时，Fluke-2052Fluke寻线仪可以快速定位短路点，帮助用户及时解决问题；在商业建筑中，面对庞大复杂的电气系统，它也能有条不紊地进行故障排查，保障商业活动的正常开展。



（一）四种接收器探测模式

2052 - R接收器采用了两种不同的方法来检测电线和电缆中的信号，为使用者提供了更多的检测选择。在非接触式电压检测模式下，它可以进行无发射器的无源探测，这种方式非常适合在一些特殊场景下使用。在检测墙壁内的电线是否通电时，无需使用发射器，直接用接收器靠近墙壁，就可以检测到电线的电压情况。而在其他所有模式下，它则采用有发射器的有源探测，以获取更准确的检测结果。

接收器的尖端传感器设计巧妙，具有很强的实用性。它可以深入到角落、狭小空间和接线盒等难以触及的地方，探测其中的电线。在一些老旧建筑的改造工程中，角落和狭小空间中的电线检测一直是个难题，而2052 - R接收器的尖端传感器可以轻松解决这一问题，让检测工作更加全面、细致。

“快速扫描”模式可以快速检测通电电线，并将检测结果显示在大尺寸彩色LCD显示屏上。在进行大面积的电线检测时，这一模式能够帮助工作人员快速确定通电电线的大致位置，提高检测效率。“精确”模式则适用于对检测精度要求较高的场景，它可以在更高精度下检测电线，确保检测结果的准确性。在对一些高精度电子设备的电源线进行检测时，“精确”模式就可以发挥其优势，准确判断电线是否存在问题。

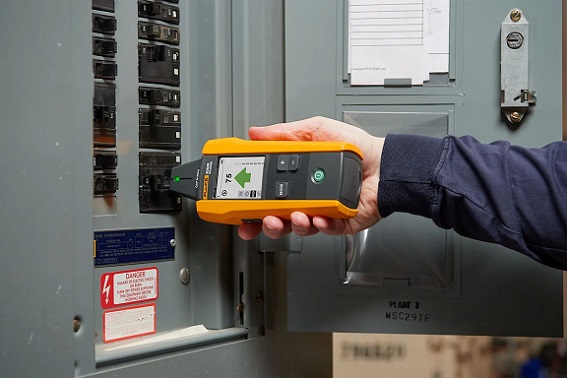

“断路器定位”模式是2052 - R接收器的一大特色功能。它可以根据发射器检测并记录的最高信号，轻松识别断路器和保险丝的位置和状态。在进行电气系统的维护和检修时，快速找到断路器和保险丝对于解决电路故障至关重要，这一模式大大提高了工作效率。“NCV非接触式电压检测”模式则进一步丰富了检测方式，在不使用发射器的情况下，就可以探测通电电线，为使用者提供了更便捷的检测手段。

（二）三种发射器功率模式

2000 - T发射器同样功能强大，它可以在高达CAT IV 600V等级下，在通电和断电电路上稳定运行，并且具备高、低和回路三种功率模式。这些模式可以根据不同的探测需求，改变感应信号的强度，从而提供更准确的检测结果。

“高信号”模式适用于正常通电和断电的电路检测，它可以发射较强的感应信号，在检测距离较远或者周围环境干扰较大的情况下，能够确保检测信号的稳定性和准确性。“低信号”模式则用于通过低信号进行精确探测，这种模式可以减少与附近电线和金属物体的耦合，提高检测的精度。在一些电线密集的区域，使用“低信号”模式可以避免其他电线和金属物体对检测结果的干扰，准确找到目标电线。“回路”模式主要用于闭合回路的断电电路检测，它能够针对这种特殊的电路情况，提供更有效的检测方式。

（三）两种发射器输出频率

2000 - T发射器具有智能的频率选择功能，它可以自动感测系统是否通电或断电，并根据实际情况自动选择6 kHz或33 kHz的输出频率。这种智能选择频率的方式，能够使发射器在不同的电路环境下，都能发射出最适合的检测信号，提高检测的准确性和可靠性。

（四）八个接收器灵敏度等级

2052 - R接收器设置了八个接收器灵敏度等级，使用者可以根据实际检测情况进行调整。灵敏度等级越高，意味着在探测时具有更高的灵活性和准确性。在检测一些微弱信号的电线时，可以将接收器的灵敏度等级调高，以确保能够检测到信号；而在周围环境干扰较大的情况下，可以适当降低灵敏度等级，避免误判。

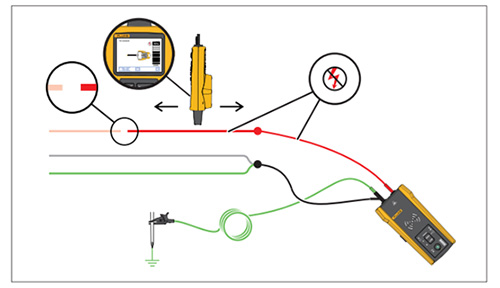

Fluke-2052高级寻线仪套件为用户提供了一站式的解决方案，包含了寻找电线和电路所需的一切设备和附件。附件套装十分丰富，其中包括测试导线、测试探头、扁头和圆头插座适配器，以及连接发射器和电气系统的鳄鱼夹。使用随附的鳄鱼夹和测试导线将发射器连接到裸线，能够获得最准确的检测结果。在一些需要高精度检测的场景中，这种连接方式可以确保检测数据的可靠性。而在无法直接连接裸线的情况下，用户也无需担心。借助随附的i400信号钳，在“回路”模式下，它可以穿过绝缘层感应到升高后的6 kHz信号，保证检测工作的顺利进行。

该套件还贴心地配备了电池和硬质便携箱。电池的配备让用户无需额外购买，即可立即使用设备，提高了使用的便利性。硬质便携箱则可以很好地保护设备和附件，方便用户携带和存放。无论是在施工现场还是在日常的维护工作中，硬质便携箱都能确保设备的安全，延长设备的使用寿命。

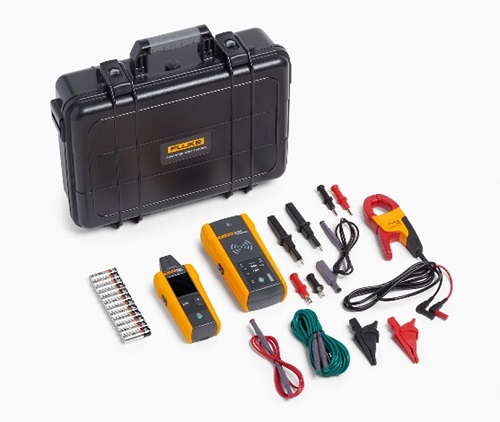

Fluke-2052高级寻线仪套件包含Fluke-2052R高级寻线仪接收器、Fluke 2000T高级寻线仪发射器、i400 AC信号钳、2052/2062的Fluke 2000ACC测试导线附件套装、高级硬质便携箱、电池以及快速参考指南。这些组件相互配合，构成了一个完整的电线检测系统，为电气工作者提供了全方位的支持。



常规	2052R 接收器	2000T 发射器	i400 AC 信号钳
测量类别	CAT IV 600V	CAT IV 600V	CAT IV 600 V、CAT III 1000 V
工作电压	600V 交流/直流	600V 交流/直流	1000 V AC
工作频率	通电：6.25 kHz 断电：32.768 kHz	通电/环路：6.25 kHz 断电：32.768 kHz	-
信号指示	数字、条形图显示和蜂鸣音	LED 指示灯和蜂鸣音	-
响应时间	尖端传感器（通电/断电）：500 ms NCV：500 ms 电池监测：5 s	线路电压监测：1 s 电池电压监测；5 s	-
信号电流输出（典型值）	-	通电电路： 高功率模式：60 mA 有效值 低功率模式：30 mA 有效值 断电电路： 高功率模式：110 mA 有效值 低功率模式：40 mA 有效值 环路模式，使用测试导线：160 mA 有效值 环路模式，使用 i400 交流电流钳： 385 mA 有效值	-
信号电压输出（标称值）	-	通电电路： 高功率模式：14 W @ 230 V ac/50 Hz， 3.33 kΩ @ 230 V ac 低功率模式：4.6 W @ 230 V ac/50 Hz， 11.5 kΩ @ 230 V ac 断电电路： 高功率模式：31 V 有效值，140 Vp-p， 0.86 W @ 1 kΩ 负载 低功率模式：27.5 V RMS，120 Vp-p， 0.1 W @ 1 kΩ 负载 环路模式，使用测试导线：32 V 有效值， 140 Vp-p，0.87 W @ 1 kΩ 负载 环路模式，使用 i400 交流电流钳： 31 mV，0.89 W @ 1 Ω 负载	-
范围检测（露天）	尖端传感器：通电 穿过空气的最大距离：最大 6.1 m (20 ft) 准确定位：约 5 cm (1.97 in) 尖端传感器：断电 穿过空气的最大距离：最大 4.5 m (14.7 ft) 准确定位：约 5 cm (1.97 in) NCV（40 Hz 至 400 Hz） 最大灵敏度：90 V，最大 2 m 最小灵敏度：600 V，最大 1 cm		-
电流量程	-	-	400 A
基本准确度	-	-	2 % + 0.06 A （45 Hz 至 400 Hz）



显示屏
显示屏尺寸	63 mm (2.5 in) LCD	LED 指示灯	-
显示屏尺寸（宽 × 高）	37 mm × 49 mm （1.45 × 1.93 in）	-	-
显示分辨率	240 像素 × 320 像素	-	-
显示屏类型	TFT LCD	LED 指示灯	-
显示颜色	16 位	操作模式 LED 指示灯：红色 电池状态 LED 指示灯：绿色、黄色、红色	-
背光灯	是	-	-



环境
工作温度	-20 °C 至 50 °C（-4 °F 至 122 °F）	-20 °C 至 50 °C（-4 °F 至 122 °F）	-20 °C 至 50 °C（-4 °F 至 122 °F）
工作湿度	45%：-20 °C 至 <10 °C 或 40 °C 至 50 °C （-4 °F 至 <50 °F 或 104 °F 至 122 °F） 95%（无冷凝）：10 °C 至 <30 °C （50 °F 至 86 °F） 75%: 30 °C 至 <40 °C（86 °F 至 <104 °F）	45%：-20 °C 至 <10 °C 或 40 °C 至 50 °C （-4 °F 至 <50 °F 或 104 °F 至 122 °F） 95%（无冷凝）：10 °C 至 <30 °C （50 °F 至 86 °F） 75%: 30 °C 至 <40 °C（86 °F 至 <104 °F）	10 °C 至 <30 °C （95 %：50 °F 至 <86 °F） 30 °C 至 <40 °C （75 %：86 °F 至 <104 °F） 40 °C 至 <50 °C （45%：104 °F 至 <122 °F）
工作海拔	2000 m (6561 ft)	2000 m (6561 ft)	2000 m (6561 ft)
瞬态保护	-		-
污染等级	2	2	2
IP 等级	IP 40	IP 40	IP 40
跌落测试	1 m (3.28 ft)	1 m (3.28 ft)	1 m (3.28 ft)



机械式
电源	4 × AA（碱性）	8 × AA（碱性）	-
耗电量（典型值）	110 mA	高功率/低功率模式：70 mA 环路模式，使用电流钳：90 mA 无信号消耗 传输：10 mA	-
电池续航时间	约 16 小时	高功率/低功率模式：约 25 小时 环路模式：约 18 小时	-
低电量提示	是	是	-
保险丝	-	1.6 A，700 V，快速熔断型， Ø 6 x 32 mm，50 kA 中断	-
最大可测导线尺寸	-	-	32 mm (1.26 in)
尺寸（长 x 宽 x 高）	约 183 × 75 × 43 mm (7.2 x 2.95 x 1.69 in)	约 183 x 93 x 50 mm (7.2 x 3.66 x 1.97 in)	约 150 x 70 x 30 mm (5.9 x 2.75 x 1.18 in)
重量	约 0.27 kg (0.6 lb)	约 0.57 kg (1.25 lb)	约 0.114 kg (0.25 lb)



机械式	2000ACC 测试导线附件套装
包括	2 个 1 m 测试导线（红色、黑色）、 1 个 7 m 测试导线（绿色）、 2 个测试探头（黑色）、 2 个鳄鱼夹（红色、黑色）、 2 个片式插座适配器（红色、黑色）、 2 个圆形插座适配器（红色、黑色）
测量类别	CAT IV 600 V（测试导线）、CAT II 1000 V（测试探头）、CAT IV 600 V（鳄鱼夹）、 CAT II 300 V（插座适配器）
工作电压和电流	最大 600 V 10 A（红色/黑色导线），最大 600 V 10 A（绿色导线），最大 1000 V 8 A（黑色探头） 最大 600 V 10 A（鳄鱼夹），最大 300 V 10 A（插座适配器）
工作温度	0 °C 至 50 °C（32 °F 至 122 °F）
工作湿度	10 °C 至 <30 °C（95 %：50 °F 至 <86 °F）、30 °C 至 <40 °C（75 %：86 °F 至 <104 °F）、 40 ºC 至 <50 ºC（45%：104 ºF 至 <122 ºF）
存放温度和湿度	0 °C 至 60 °C（32 °F 至 140 °F）
工作海拔	2000 m (6561 ft)
污染等级	2
防水和防尘	IP 20
抗跌落	1 m (3.28 ft)
外形尺寸	红色/黑色导线：1 m (3.28 ft)、绿色导线：7 m (22.97 ft)、鳄鱼夹：约 95 × 45 × 24 mm (3.74 × 1.77 × 0.94 in)、 插座适配器：72 × 18 × 18 mm (2.83 × 0.71 × 0.71 in)
重量	约 0.4 kg (0.88 lb)

Fluke寻线仪2052凭借其强大的功能、高安全性以及完整的套件配置，成为了电气领域中不可或缺的工具。无论是专业的电气工程师，还是从事相关行业的技术人员，都可以借助这款套件，更加高效、安全地完成电线检测和故障排查工作。
文章来源于FLUKE福禄克
