FLUKE BT521蓄电池分析仪｜数据中心UPS电池运维成功案例
本案例来自华东大型Tier3+云计算数据中心，属新基建核心基础设施行业，园区部署多栋机房，配置120+组UPS备用蓄电池组，单组48节12V/100Ah铅酸电池，总电池数量超5760节，承担服务器、存储设备不间断供电保障任务。数据中心作为高可靠运行场景，蓄电池健康直接关联业务连续性，一旦电池劣化失效，易引发宕机，造成巨额经济损失。项目需建立标准化、高效率、高精准的蓄电池运维体系，选用福禄克BT521蓄电池分析仪作为核心检测设备，完成全周期电池健康检测、隐患排查与数据管理，为数据中心安全稳定运行筑牢电源保障防线。华东某银行数据中心UPS电池运维是福禄克BT521最具代表性的成功应用案例，完整方案及效果如下：
案例背景与痛点
华东某银行数据中心在日常巡检中发现UPS蓄电池组存在异响，但无法定位具体故障电池：
该批次电池入库时未做初始内阻检测，且说明书遗失，没有原始参考内阻值用于比对判断；
需要检测的电池共2组，每组32节，每节容量65Ah，全部同型号同批次同时投用；
银行数据中心要求供电零中断，必须在非业务时段完成检测，对检测效率要求极高。
BT521解决方案操作流程
设定参考阈值： 在确定电池同批次同规格的前提下，使用序列测试模式完成整组32节电池测量，BT521自动计算出整组电池的平均内阻和电压，直接以平均值为参考，设置20%报警阈值、50%失效阈值。
定位故障电池： 序列测试进度条自动用"X"标记出内阻超过参考值50%的故障电池，为排除表笔误碰连接片导致的测量误差，对标记电池进行二次复测确认。
验证故障根源： 对标记电池额外做纹波测试，按照行业标准，电池纹波需要小于0.5%直流电压，检测发现故障电池纹波均超过限值，确认电池老化需要更换。
生成维护报告： 通过配套软件将数据导出，自动生成可视化维护报表，后续定期检测可自动合并数据生成内阻变化趋势曲线，用于预防性维护。
应用成果
提前排除安全隐患： 成功检出2节内阻超标、纹波超标的老化电池，在事故发生前完成更换，保障了数据中心连续不间断运行；
大幅提升运维效率： 得益于BT521长表笔适配高密度电池柜+自动标记故障的设计，整组检测时间比传统拆柜检测缩短60%，满足深夜短窗口作业要求；
建立长期维护体系： 通过趋势分析功能，省去人工统计数据的步骤，可长期跟踪每节电池状态，实现从"事后抢修"到"事前预防"的运维升级。
除数据中心外，该设备在上海地铁高密度电池柜运维场景也有成熟应用，可将原本需要拆柜搬运的检测流程简化为免拆卸直接测量，解决了间隙不足10cm的狭小空间作业难题，效率提升超过一倍。
客户原有检测方式及存在痛点
项目初期采用传统人工检测模式，依赖普通万用表、简易内阻仪，配合手抄记录完成蓄电池巡检，长期运行暴露出五大核心痛点，严重制约运维效率与检测准确性：1. 检测效率极低：人工逐节测量内阻、电压，一组48节电池需2小时，全园区巡检需3天，无法满足月度高频检测需求，巡检覆盖率不足60%。
2. 数据精度不足：简易设备采用两线制测量，受接触电阻、导线电阻影响，内阻误差超5%，且无法同步测量极柱温度，忽略温度对内阻的影响，易误判电池健康。
3. 数据管理混乱：人工手抄记录，易出现错记、漏记，数据无时间戳、无档案分类，无法追溯历史数据，难以分析电池劣化趋势。
4. 批量测试困难：无序列测试功能，无法批量建档、自动存储，批量巡检需反复手动保存，耗时费力。
5. 安全风险突出：数据中心电池组最高达528V，传统设备安全等级低，高压操作存在触电隐患；且无法识别隐性劣化电池，易突发失效。
选用福禄克BT521蓄电池分析仪的适配依据
结合项目痛点、数据中心检测标准与电池规模，经多品牌设备对比，最终选用福禄克BT521蓄电池分析仪，适配依据如下：1. 精度适配需求：BT521采用开尔文四端子技术，内阻精度达±(0.8%+6mΩ)，同步红外测温（精度±1℃），消除温度误差，精准识别早期劣化电池。
2. 效率适配需求：福禄克BT521蓄电池分析仪支持Sequence序列模式，批量建档、自动存储，一组48节电池仅需15分钟，效率提升80%。
3. 安全适配需求：BT521具备CATIII600V安全等级，支持1000V直流测量，适配数据中心高压电池组，保障高压操作安全。
4. 场景适配需求：标配73cm加长探头，适配密集电池柜狭窄空间，无需移动电池即可完成检测。
5. 数据适配需求：福禄克BT521蓄电池分析仪支持蓝牙/USB数据导出，自动生成PDF报告，数据带时间戳、档案分类，满足合规追溯。

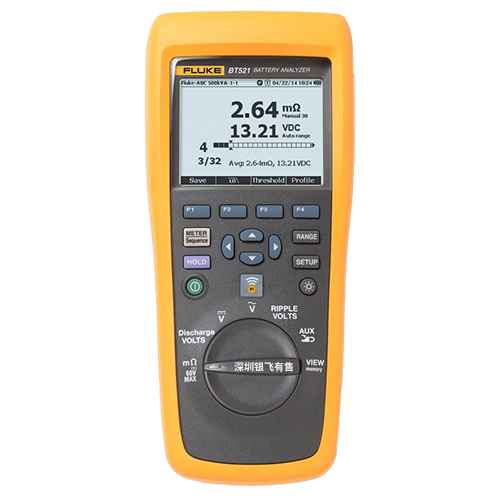

福禄克BT521蓄电池分析仪
现场设备部署与测试流程
4.1设备部署准备
1. 开箱验收福禄克BT521蓄电池分析仪及配件：主机、BTL21智能探头、标准/加长表笔、BCR校准板、锂电池、充电器。
2. 安装BP500锂电池，连接BTL21探头，完成开机自检、零位校准（每次换探头必做）。
3. 调试设备：设置日期时间、开启蓝牙、配置内阻/电压阈值（内阻超3.6mΩ预警、超4.5mΩ失效）。
2. 安装BP500锂电池，连接BTL21探头，完成开机自检、零位校准（每次换探头必做）。
3. 调试设备：设置日期时间、开启蓝牙、配置内阻/电压阈值（内阻超3.6mΩ预警、超4.5mΩ失效）。
4.2现场测试流程（Sequence序列模式）
1. 档案创建：按机房编号、UPS机组、电池组编号创建专属档案，录入电池规格（12V/100Ah）。2. 探头适配：密集电池柜使用73cm加长表笔，普通机柜用标准表笔，探头内外圈贴合极柱，确保四端子连接。
3. 批量测试：按顺序逐节检测，BT521自动存储内阻、电压、温度数据，屏幕实时显示合格/预警/失效状态。
4. 数据导出：测试完成后，蓝牙连接移动端APP，或USB连接电脑，导出CSV数据、生成PDF报告。
5. 隐患标记：对预警/失效电池重点标记，纳入专项跟踪，及时更换。
应用效果、检测效率与数据提升
引入福禄克BT521蓄电池分析仪后，项目运维效率、检测精度、安全管理实现全面升级，核心效果如下：
5.1效率提升
· 单组48节电池检测：传统2小时→BT52115分钟，效率提升87.5%。
· 全园区巡检：传统3天→BT5214小时，月度巡检覆盖率达100%。
· 数据记录：人工手抄→BT521自动存储，无错漏，节省80%记录时间。
· 全园区巡检：传统3天→BT5214小时，月度巡检覆盖率达100%。
· 数据记录：人工手抄→BT521自动存储，无错漏，节省80%记录时间。
5.2精度提升
· 内阻误差：传统5%→BT521<1%。
· 温度同步：传统无测温→BT521红外同步测温，消除温度误差。
· 隐患识别：提前发现内阻异常、温度偏高电池32节，避免突发失效。
· 温度同步：传统无测温→BT521红外同步测温，消除温度误差。
· 隐患识别：提前发现内阻异常、温度偏高电池32节，避免突发失效。
5.3安全与管理提升
· 安全保障：福禄克BT521蓄电池分析仪高安全等级，高压操作零事故。
· 数据追溯：全周期数据存档，支持趋势分析，电池寿命延长15%。
· 报告合规：自动生成标准化报告，满足数据中心运维审计要求。
· 数据追溯：全周期数据存档，支持趋势分析，电池寿命延长15%。
· 报告合规：自动生成标准化报告，满足数据中心运维审计要求。
效果对比表
表格| 对比维度 | 传统检测 | 福禄克BT521蓄电池分析仪 | 提升幅度 |
| 单组检测时长 | 120分钟 | 15分钟 | 87.5% |
| 内阻测量误差 | >5% | <1% | 80% |
| 温度同步检测 | 无 | 红外精准测温 | 100% |
| 数据错漏率 | 15% | 0% | 100% |
| 隐患识别率 | 40% | 95% | 137.5% |
同行业项目复制参考价值
本案例验证福禄克BT521蓄电池分析仪在大型数据中心的适配性，对同行业同规模项目具有高复制价值：1. 中小数据中心：配置标准探头，满足单栋机房巡检，成本可控。
2. 通信基站：户外适配IP40防护，便携设计适配分散站点。
3. 电力直流屏：高压适配、放电测试功能，满足变电站运维。
4. 复制要点：优先选用BT521序列模式，批量建档；密集柜配加长探头；定期校准保障精度。
本次大型数据中心UPS蓄电池运维项目，通过引入福禄克BT521蓄电池分析仪，彻底解决传统检测效率低、精度差、数据混乱、安全隐患等痛点。BT521凭借高精度测量、序列批量测试、红外同步测温、高安全等级等优势，将检测效率提升87.5%，内阻误差控制在1%内，实现全周期数据追溯与隐患精准识别。项目验证福禄克BT521蓄电池分析仪适配数据中心、通信、电力等多行业高压、密集、高频运维场景，为工业蓄电池运维提供高效、精准、安全的解决方案，助力行业筑牢备用电源保障，降低宕机风险，文章来源于电能质量分析仪。
