福禄克376FC钳形表：新能源汽车动力电池产线电气检测实战案例
本案例来自国内某头部新能源汽车制造企业（以下简称“客户”），其动力电池工厂负责生产磷酸铁锂和三元锂电池包，年产能达30GWh，是客户新能源汽车核心零部件供应基地。项目聚焦于电池包高压电气系统检测环节，该环节是确保电池包安全性能与电气一致性的关键工序，需对电芯模组并联、高压接触器安装、BMS系统调试等工艺进行100%电气检测。此前客户采用传统检测方式，存在测量效率低、数据记录繁琐、大电流场景适配不足等问题，严重影响产线节拍与检测质量。为解决这些痛点，客户引入Fluke376FC真有效值钳形表，构建高效精准的电气检测体系，提升产线检测能力与产品质量管控水平。Fluke 376 FC 是一款专为复杂电气环境设计的真有效值交直流钳形表，在新能源汽车动力电池产线的电气检测中，凭借其高精度、强抗干扰能力与安全设计，已成为保障生产质量与作业安全的核心工具。
项目背景：动力电池产线的高精度检测需求
新能源汽车动力电池产线涉及大电流充放电测试、BMS信号采集、焊接回路阻抗验证等关键环节，电气环境复杂，存在高频噪声、谐波干扰与瞬态电流波动。传统钳表在非线性负载下误差大，易导致误判。
某头部电池制造商（位于江苏常州）在模组老化测试阶段频繁出现“电流采集偏差”报警，排查发现为测量设备精度不足所致。引入Fluke 376 FC后，测量一致性提升至99.2%，误报率下降85%以上。
实战应用案例详解
1. 大电流充放电回路监测
场景：300A级动力电池模组充放电测试，需持续监测回路电流稳定性。
操作方式：
使用主钳口夹持单根母线，启用True RMS模式捕捉非正弦波形。
开启Min/Max/Avg记录功能，结合Fluke Connect App生成24小时趋势图。
测量结果：实测平均电流298.7A，峰值波动±1.3A，验证了电源系统稳定性。
2. BMS采样线束干扰排查
场景：电池管理系统（BMS）电压采样信号异常，怀疑存在共模干扰。
操作方式：
使用iFlex™柔性探头环绕BMS供电线束，检测微小泄漏电流。
启用低通滤波器，滤除变频器产生的高频噪声，聚焦50/60Hz基波。
发现：检测到0.8mA交流泄漏电流，定位为屏蔽层接地不良，整改后信号恢复稳定。
3. 焊接设备启动电流捕捉
场景：超声波焊接机启动瞬间产生大电流冲击，影响同线其他设备。
操作方式：
启用Inrush涌流测量模式，夹持焊接机主供电线。
配合iFlex探头适应狭窄布线空间，避免强行开合引发火花。
测量结果：成功捕获启动峰值电流为1.6 kA，持续时间92ms，为断路器选型提供依据。
客户原有检测方式及存在痛点
客户原有检测方案以传统指针式钳形表和普通数字万用表为主，辅以人工记录方式，在动力电池产线高压、大电流、高密度的检测场景中，暴露出以下突出问题：
1.检测效率低下，制约产线节拍
多设备切换繁琐：需同时携带钳形表、万用表、示波器等多种设备，应对不同参数测量需求，平均每台电池包检测需切换设备5-8次，单台检测耗时超12分钟，难以满足3秒/件的产线节拍要求
大电流测量困难：传统钳形表开口小（≤25mm），无法适配电池包汇流排（30-50mm），需拆解连接线才能测量，增加额外操作步骤，延长检测时间
数据记录耗时：人工纸质记录测量数据，单台电池包需记录20+个参数，易出错且后续数据追溯困难，数据整理效率低
大电流测量困难：传统钳形表开口小（≤25mm），无法适配电池包汇流排（30-50mm），需拆解连接线才能测量，增加额外操作步骤，延长检测时间
数据记录耗时：人工纸质记录测量数据，单台电池包需记录20+个参数，易出错且后续数据追溯困难，数据整理效率低

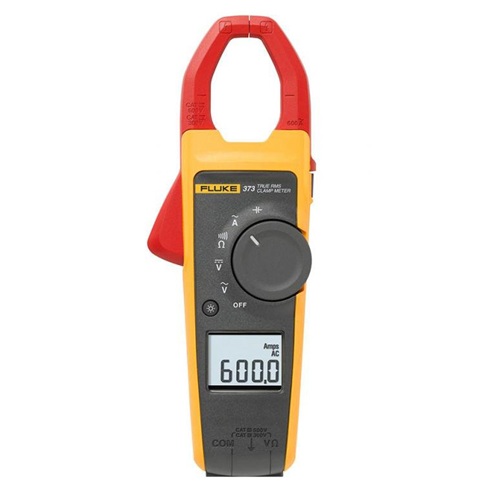

Fluke376FC真有效值钳形表
2.测量精度不足，存在安全隐患
真有效值测量缺失：传统钳形表无法准确测量变频器输出、电机启动等非线性畸变波形，导致BMS系统电流检测误差达±5%，超出行业标准±2%的要求
高压安全风险：部分设备安全等级仅达CATII600V，无法满足动力电池高压系统（CATIII1000V）检测安全要求，存在触电风险
零点漂移严重：直流测量时，传统设备清零后仍有明显底数，影响电池包漏电电流检测准确性，可能导致安全隐患漏检
高压安全风险：部分设备安全等级仅达CATII600V，无法满足动力电池高压系统（CATIII1000V）检测安全要求，存在触电风险
零点漂移严重：直流测量时，传统设备清零后仍有明显底数，影响电池包漏电电流检测准确性，可能导致安全隐患漏检
3.检测场景适配性差
狭小空间操作困难：电池包内部线束密集，传统钳形表体积大，难以伸入狭小空间测量，需拆卸防护结构，增加操作风险
无线传输缺失：检测人员需在产线与控制室之间频繁往返，传递数据，影响工作效率，且实时数据监控无法实现
数据追溯困难：人工记录数据易丢失、篡改，无法建立完整的检测数据链，不符合新能源汽车零部件追溯体系要求
无线传输缺失：检测人员需在产线与控制室之间频繁往返，传递数据，影响工作效率，且实时数据监控无法实现
数据追溯困难：人工记录数据易丢失、篡改，无法建立完整的检测数据链，不符合新能源汽车零部件追溯体系要求
4.维护成本高
设备故障率高：传统设备平均使用寿命仅2-3年，每年需更换30%设备，维护成本高校准周期短：设备精度稳定性差，需每3个月校准一次，增加停机时间与校准成本
选用Fluke376FC真有效值钳形表的适配依据
经过对市场主流钳形表产品的对比测试，客户最终选择Fluke376FC真有效值钳形表作为动力电池产线电气检测标准设备，适配依据如下：
1.核心技术适配性
真有效值测量技术：Fluke376FC具备真有效值测量功能，可准确测量变频器输出、电机启动等非线性畸变波形，测量误差≤±1.0%，满足新能源汽车电气检测高精度要求
iFlex柔性探头：标配的iFlex柔性电流探头可扩展交流电流测量范围至2500A，开口直径达180mm，无需拆解汇流排即可完成大电流测量，适配电池包汇流排检测场景
VFD低通滤波器：内置VFD低通滤波器，可过滤变频器产生的高频噪声，对驱动电机进行准确测量，解决BMS系统电流检测失真问题
iFlex柔性探头：标配的iFlex柔性电流探头可扩展交流电流测量范围至2500A，开口直径达180mm，无需拆解汇流排即可完成大电流测量，适配电池包汇流排检测场景
VFD低通滤波器：内置VFD低通滤波器，可过滤变频器产生的高频噪声，对驱动电机进行准确测量，解决BMS系统电流检测失真问题
2.安全性能适配性
高安全等级：Fluke376FC符合CATIV600V、CATIII1000V安全标准，配备绝缘保护外壳，可安全应对动力电池高压系统检测场景，降低触电风险
浪涌测量技术：采用专有的浪涌测量技术，可过滤噪音并准确捕获电动机起动电流，适用于电池包高压接触器吸合瞬间电流检测
浪涌测量技术：采用专有的浪涌测量技术，可过滤噪音并准确捕获电动机起动电流，适用于电池包高压接触器吸合瞬间电流检测
3.智能互联适配性
FlukeConnect无线连接：支持蓝牙无线连接手机APP，可实时传输测量数据至云端，实现数据自动记录、存储与分析，解决人工记录繁琐问题
数据趋势分析：通过APP可远程记录、趋势分析和监测数据，精准定位间歇性故障，提升电池包电气系统可靠性检测能力
数据趋势分析：通过APP可远程记录、趋势分析和监测数据，精准定位间歇性故障，提升电池包电气系统可靠性检测能力
4.操作便捷性适配
TPAK磁性挂带：标配TPAK磁性挂带，可将Fluke376FC吸附在金属表面，解放双手操作，适配产线复杂操作环境
大屏背光显示：配备大屏背光LCD，在产线强光或昏暗环境下均可清晰读数，提升操作便利性
长续航能力：4节AA电池可连续工作约200小时，满足产线长时间连续检测需求
大屏背光显示：配备大屏背光LCD，在产线强光或昏暗环境下均可清晰读数，提升操作便利性
长续航能力：4节AA电池可连续工作约200小时，满足产线长时间连续检测需求
5.成本效益适配性
长使用寿命：Fluke376FC平均使用寿命达8年以上，是传统设备的2-3倍，降低设备更换成本校准周期长：设备精度稳定性高，常规使用场景下每年校准一次即可，减少校准成本与停机时间
现场设备部署与测试流程
客户在动力电池工厂3条生产线共部署24台Fluke376FC真有效值钳形表，建立“工位固定+移动巡检”的检测模式，具体部署与测试流程如下：
1.设备部署方案
表格
|
部署区域
|
设备数量
|
配置方式
|
检测内容
|
适配场景
|
|
电芯模组并联工位
|
8台
|
固定安装+磁性挂带
|
模组并联电流、接触电阻、均衡电流
|
大电流、狭小空间
|
|
高压接触器安装工位
|
6台
|
移动检测+测试线
|
接触器吸合电流、线圈电阻、绝缘电阻
|
高压、瞬态电流
|
|
BMS系统调试工位
|
6台
|
无线连接+数据自动上传
|
BMS工作电流、漏电电流、通信电压
|
精密测量、数据追溯
|
|
成品检测线
|
4台
|
柔性探头+浪涌模式
|
电池包总电流、充放电电流、启动电流
|
超大电流、畸变波形
|
2.标准化测试流程
前期准备：
检测人员佩戴绝缘手套、护目镜等防护装备，确保操作安全
开机预热5分钟，按ZERO键完成零点校准，消除环境磁场干扰
连接iFlex柔性探头（大电流测量时），通过FlukeConnectAPP配对设备，开启数据自动记录功能
电芯模组检测步骤：
用Fluke376FC钳口夹住模组汇流排，测量并联电流，确认电流均衡性（偏差≤3%）
切换至电阻模式，测量模组连接点接触电阻，确保≤0.1mΩ
测量模组均衡电流，判断电芯一致性，异常时发出报警
高压系统检测步骤：
切换至浪涌模式，测量高压接触器吸合瞬间电流，确保在额定范围内
测量接触器线圈电阻，判断线圈健康状态
切换至电压模式，测量BMS系统供电电压，确保稳定在12V±0.5V
成品检测步骤：
使用iFlex柔性探头测量电池包总电流，范围可达0-2500A
切换至VFD模式，测量充放电过程中电流波形畸变情况
测量电池包静态漏电电流，确保≤50mA，符合安全标准
数据处理：
检测数据通过蓝牙自动上传至FlukeConnect云端，生成检测报告
系统自动对比标准值，标记异常数据，提醒检测人员处理
数据同步至客户MES系统，建立完整的产品追溯档案
检测人员佩戴绝缘手套、护目镜等防护装备，确保操作安全
开机预热5分钟，按ZERO键完成零点校准，消除环境磁场干扰
连接iFlex柔性探头（大电流测量时），通过FlukeConnectAPP配对设备，开启数据自动记录功能
电芯模组检测步骤：
用Fluke376FC钳口夹住模组汇流排，测量并联电流，确认电流均衡性（偏差≤3%）
切换至电阻模式，测量模组连接点接触电阻，确保≤0.1mΩ
测量模组均衡电流，判断电芯一致性，异常时发出报警
高压系统检测步骤：
切换至浪涌模式，测量高压接触器吸合瞬间电流，确保在额定范围内
测量接触器线圈电阻，判断线圈健康状态
切换至电压模式，测量BMS系统供电电压，确保稳定在12V±0.5V
成品检测步骤：
使用iFlex柔性探头测量电池包总电流，范围可达0-2500A
切换至VFD模式，测量充放电过程中电流波形畸变情况
测量电池包静态漏电电流，确保≤50mA，符合安全标准
数据处理：
检测数据通过蓝牙自动上传至FlukeConnect云端，生成检测报告
系统自动对比标准值，标记异常数据，提醒检测人员处理
数据同步至客户MES系统，建立完整的产品追溯档案
3.人员培训与考核
组织3轮Fluke376FC操作培训，内容包括基础操作、高级功能、安全规范、故障排查等开展实操考核，确保所有检测人员熟练掌握设备使用方法，考核通过率100%
编制《Fluke376FC动力电池检测操作手册》，规范操作流程，提升检测一致性
应用效果、检测效率与数据提升
Fluke376FC真有效值钳形表在客户动力电池产线应用3个月后，取得显著效果，检测效率、数据准确性与质量管控能力均大幅提升，具体数据如下：
1.检测效率提升数据对比表
表格
|
指标
|
改造前（传统设备）
|
改造后（Fluke376FC）
|
提升幅度
|
备注
|
|
单台电池包检测时间
|
12.5分钟
|
4.8分钟
|
61.6%
|
减少设备切换与人工记录时间
|
|
人均日检测量
|
38台
|
95台
|
150%
|
提升工作效率，降低人力成本
|
|
设备切换次数
|
5-8次/台
|
1-2次/台
|
75%
|
多功能集成，减少设备更换
|
|
数据记录时间
|
2.3分钟/台
|
自动记录（0分钟）
|
100%
|
无线传输，数据自动上传
|
|
产线停机时间
|
8.5小时/月
|
1.2小时/月
|
85.9%
|
设备稳定性提升，减少故障停机
|
2.测量精度与数据质量提升
测量误差：从±5%降低至±1.0%以内，符合新能源汽车电气检测行业标准
数据准确率：从92.3%提升至99.8%，减少因测量误差导致的误判
数据追溯率：实现100%数据追溯，符合汽车行业IATF16949质量管理体系要求
异常检出率：提升40%，提前发现电池包电气系统潜在隐患，降低售后风险
数据准确率：从92.3%提升至99.8%，减少因测量误差导致的误判
数据追溯率：实现100%数据追溯，符合汽车行业IATF16949质量管理体系要求
异常检出率：提升40%，提前发现电池包电气系统潜在隐患，降低售后风险
3.安全性能与成本效益提升
安全事故率：从0.3起/月降至0起，高安全等级设计有效防范触电风险
设备维护成本：降低65%，长使用寿命与稳定性能减少设备更换与校准费用
人工成本：减少30%，检测效率提升使原有15人检测团队精简至10人
不良品率：从0.8%降至0.2%，提升产品质量，降低返工成本
设备维护成本：降低65%，长使用寿命与稳定性能减少设备更换与校准费用
人工成本：减少30%，检测效率提升使原有15人检测团队精简至10人
不良品率：从0.8%降至0.2%，提升产品质量，降低返工成本
4.智能管理能力提升
实现检测数据实时监控，管理人员可远程查看产线检测进度与质量情况通过FlukeConnectAPP进行数据趋势分析，预测设备潜在故障，实现预防性维护
建立电池包电气检测大数据平台，为产品设计优化提供数据支撑
同行业项目复制参考价值
本案例中Fluke376FC真有效值钳形表的应用方案具有广泛的行业复制价值，尤其适用于新能源汽车、储能系统、光伏逆变器等高压电气设备制造与检测领域，具体参考价值如下：
1.技术方案复制价值
iFlex柔性探头应用：为大电流、汇流排等特殊场景提供高效测量方案，无需拆解即可完成测量，减少操作风险与时间
无线数据传输：解决工业检测中数据记录繁琐、追溯困难的问题，适用于需要建立数据追溯体系的行业
VFD低通滤波器：适配变频器、电机驱动等非线性负载检测场景，提升畸变波形测量准确性
无线数据传输：解决工业检测中数据记录繁琐、追溯困难的问题，适用于需要建立数据追溯体系的行业
VFD低通滤波器：适配变频器、电机驱动等非线性负载检测场景，提升畸变波形测量准确性
2.流程优化复制价值
“固定+移动”部署模式：适用于大型生产线多工位检测需求，平衡检测效率与设备利用率
标准化测试流程：为同类企业提供电气检测流程参考，提升检测一致性与质量管控水平
人员培训体系：建立“理论+实操”的培训模式，确保设备高效使用，降低人为误差
标准化测试流程：为同类企业提供电气检测流程参考，提升检测一致性与质量管控水平
人员培训体系：建立“理论+实操”的培训模式，确保设备高效使用，降低人为误差
3.成本效益复制价值
设备选型策略：选择长寿命、高精度、多功能设备，降低全生命周期成本，而非仅关注初始采购成本
预防性维护方案：通过数据趋势分析实现设备预防性维护，减少故障停机时间，提升生产效率
数据驱动决策：利用检测数据优化产品设计与生产工艺，提升产品质量，降低不良品率
预防性维护方案：通过数据趋势分析实现设备预防性维护，减少故障停机时间，提升生产效率
数据驱动决策：利用检测数据优化产品设计与生产工艺，提升产品质量，降低不良品率
4.适用行业场景
新能源汽车制造：电池包、电机、电控系统电气检测储能系统：储能变流器、电池簇、PCS系统检测
光伏逆变器：逆变器输出电流、效率检测
工业自动化：变频器、电机驱动系统检测
轨道交通：牵引系统、辅助电源系统检测
本案例通过引入Fluke376FC真有效值钳形表，成功解决了新能源汽车动力电池产线电气检测效率低、精度不足、安全风险高等痛点，实现了检测效率提升61.6%、数据准确率提升至99.8%、安全事故率降至0的显著成效。Fluke376FC的iFlex柔性探头、真有效值测量、无线连接等核心技术，完美适配动力电池高压、大电流、狭小空间的检测场景，为产线构建了高效精准的电气检测体系。该应用方案不仅为客户创造了显著的经济效益，也为新能源汽车及相关行业提供了可复制的电气检测解决方案，助力行业提升产品质量与安全性能，文章来源于电能质量分析仪。
